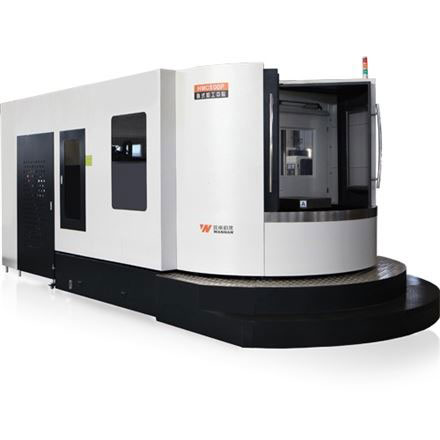

HMC630P卧式加工中心
作者：admin 日期：2022.08.26
| 品牌 | 新诺精工/SION | 产地 | 国产 |
|---|
| 加工材质 | 硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他 | 销售区域 | 有效,华东,华南,华北,华中,东北,西南,西北,港澳台,海外 |
|---|
HMC630P卧式加工中心是通过水平布局主轴的机构实现铣削加工的机床。由于主轴水平布置，刀具沿工件侧面往复运动，以促使切屑有效排出，适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量。
| HMC630P卧式加工中心主要规格参数/Main Specification |
|
|
| 项目 | Item | 名称 | Name | 单位/Unit | 参数/Parameters |
| 工作台 | Worktable | 工作台面积 | Worktable size | mm | 630×700 |
| 工作台大承载重量 | Max. load bearing of worktable | Kg | 950 |
| 工作台数量 | Number of worktable |
| 2 |
| 台面形式 | Clamping way of workpiece | mm | 24×M16 螺纹孔 |
| 主轴中心线到工作台面距离 | Distance from spindle center to worktable surface | mm | 0～750 |
| 工作台中心到主轴端面距离 | Distance from worktable center to spindle nose | mm | 130～1030 |
| 工件回转直径 | Rotary diameter of workpiece | mm | φ950 |
| 工作台分度 | Scale division of worktable |
| 1°×360或0.001° |
| 交换台结构型式 | Exchanging worktable structure |
| 回转式 turn type |
| 工作台交换时间 | Exchanging time for worktable | s | 35 |
| 三轴 | Axis | 左右行程（X轴） | X axis travel | mm | 1050 |
| 前后行程（Y轴） | Y axis travel | mm | 750 |
| 上下行程（Z轴） | Z axis travel | mm | 900 |
| 快速移动距离（X/Y/Z） | Rapid feed speed(X/Y/Z) | m/mim | 30/30/30 |
| B轴快移速度 | Rapid feed speed for B axis | m/mim | 10 |
| 主轴 | Spindle | 主轴功率（基本配置） | Spindle power | kw | 15/18.5 |
| 高转速（基本配置） | Max.spindle speed | rpm | 6000 |
| 主轴孔锥度 | Spindle hole taper |
| BT50 |
| 主轴内径 | Spindle inner diameter | mm | 100 |
| 定位精度（**标准） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.01(全程) |
| 重复定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.006(全程) |
| B轴分度精度 | B aixs division accuracy |
| 10″ |
| B轴重复分度精度 | B aixs re-division accuracy |
| 5″ |
| 刀库 | Tool Magazine | 刀库容量 | Tool magazine capacity | T | 24 |
| 刀具选刀方式 | Tool selection way |
|
|
| 换刀时间 | Tool change time | s | 4.5 |
| 外形尺寸 | Machine dimension |
|
|
| 长×宽×高 | L×W×H | mm | 6600×4300×2850 |
| 机床重量 | Machine weight | 机床重量（约） | Machine weight | kg | 18200 |
