| 品牌 | 新诺精工/SION | 产地 | 国产 |
|---|---|---|---|
| 界面语言 | 中文 | 加工材质 | 硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 销售区域 | 有效,华东,华南,华北,华中,东北,西南,西北,港澳台,海外 |

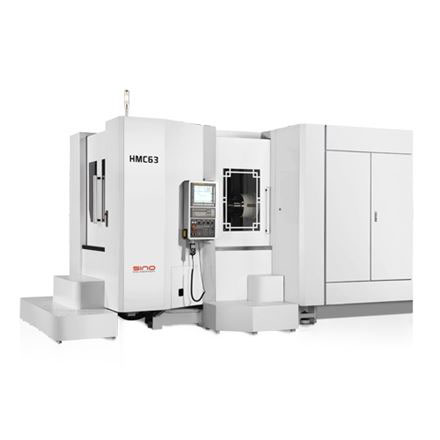

HMC63卧式加工中心是通过水平布局主轴的机构实现铣削加工的机床。具有在一次装夹中完成箱体孔系和平面加工的良好性能，还特别适合于箱体孔的调头镗孔加工，广泛应用于汽车、内燃机、航空航天、家电、通用机械等行业。
| HMC63卧式加工中心主要规格参数/Main Specification | |||||||||
| 项目 | Item | 名称 | Name | 单位/Unit | 参数/Parameters | ||||
| 工作台 | Worktable | 工作台面积 | Worktable size | mm | 630×630 | ||||
| 工作台大承载重量 | Max. load bearing of worktable | Kg | 1200 | ||||||
| 工作台数量 | Number of worktable | 1 | |||||||
| 台面形式 | Clamping way of workpiece | mm | 24×M16 螺纹孔P-125 | ||||||
| 主轴中心线到工作台面距离 | Distance from spindle center to worktable surface | mm | 100～1000 | ||||||
| 工作台中心到主轴端面距离 | Distance from worktable center to spindle nose | mm | 50～1080 | ||||||
| 工件回转直径 | Rotary diameter of workpiece | mm | φ1050 | ||||||
| 工作台分度 | Scale division of worktable | 1°×360 | |||||||
| 交换台结构型式 | Exchanging worktable structure | / | |||||||
| 工作台交换时间 | Exchanging time for worktable | s | / | ||||||
| 三轴 | Axis | 左右行程（X轴） | X axis travel | mm | 1050 | ||||
| 前后行程（Y轴） | Y axis travel | mm | 900 | ||||||
| 上下行程（Z轴） | Z axis travel | mm | 1030 | ||||||
| 快速移动距离（X/Y/Z） | Rapid feed speed(X/Y/Z) | m/mim | 60/60/60 | ||||||
| B轴快移速度 | Rapid feed speed for B axis | m/mim | 11 | ||||||
| 主轴 | Spindle | 主轴功率（基本配置） | Spindle power | kw | 18.5～26 | ||||
| 高转速（基本配置） | Max.spindle speed | rpm | 8000 | ||||||
| 主轴孔锥度 | Spindle hole taper | BT50 | |||||||
| 主轴内径 | Spindle inner diameter | mm | 100 | ||||||
| 定位精度（**标准） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.01(全程) | ||||
| 重复定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.006(全程) | ||||||
| B轴分度精度 | B aixs division accuracy | 6″ | |||||||
| B轴重复分度精度 | B aixs re-division accuracy | 1″ | |||||||
| 刀库 | Tool Magazine | 刀库容量 | Tool magazine capacity | T | 40 | ||||
| 刀具选刀方式 | Tool selection way | ||||||||
| 换刀时间 | Tool change time | s | 2.5 | ||||||
| 外形尺寸 | Machine dimension | ||||||||
| 长×宽×高 | L×W×H | mm | 6485×3865×3300 | ||||||
| 重复定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.005 | ||||||
| 机床重量 | Machine weight | 机床重量（约） | Machine weight | kg | 18200 | ||||
