| 品牌 | 新诺精工/SION | 产地 | 国产 |
|---|---|---|---|
| 界面语言 | 中文,英文 | 加工材质 | 硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 销售区域 | 有效,华东,华南,华北,华中,东北,西南,西北,港澳台,海外 |

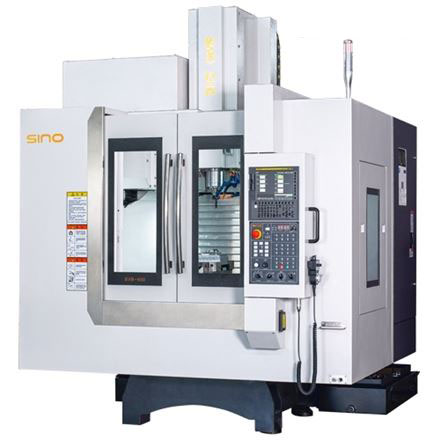

立式加工中心SVB500工件装夹、定位便利;刃具运动轨道易调查，调试程序查看丈量便利，可及时发现问题，进行停机处理或修改，加工特点是批量工件尺度的一致性要很高。
SVB500立式加工中心三轴采用滚动线轨、大跨距设计，精度保持持久。X、Y、Z轴伺服电机经无间隙弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，每轴均采用进口精密角接触丝杆轴承配对安装，并对滚珠丝杠进行了精密预拉伸，进给灵活、定位准确，传动精度高。Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。
| SVB500立式加工中心主要规格参数/Main Specification | |||||||||
| 项目 | Item | 名称 | Name | 单位/Unit | 参数/Parameters | ||||
| 工作台 | Worktable | 工作台面积 | Worktable size | mm | 700×400 | ||||
| T型槽（数量×宽度×间距） | T -slot(N×W×D) | mm | 5×18×100 | ||||||
| 行程 | Travel | 左右行程（X轴） | X axis travel | mm | 500 | ||||
| 前后行程（Y轴） | Y axis travel | mm | 400 | ||||||
| 上下行程（Z轴） | Z axis travel | mm | 500 | ||||||
| 加工范围 | Machining range | 主轴中心至立柱导轨距离 | Distance from spindle center to column front | mm | 451 | ||||
| 主轴端面至工作台面距离 | Distance from spindle end to worktable | mm | 100～600 | ||||||
| 外形尺寸 | Machine dimension | 长×宽×高 | L×W×H | mm | 2100×2300×2750 | ||||
| 重量 | Machine weight | 工作台大承载重量 | Max. load bearing of worktable | Kg | 300 | ||||
| 机床重量（约） | Machine weight | Kg | 3900 | ||||||
| 主轴 | Spindle | 主轴孔锥度 | Spindle hole taper | BT40 | |||||
| 主轴功率（基本配置） | Spindle power | Kw | 5.5/7.5 | ||||||
| 高转速（基本配置） | Max.spindle speed | rpm | 8000/10000 | ||||||
| 进给(直联) | Feed(direct drive) | 高进给速度 | Max.feed speed | mm/min | 10000 | ||||
| 快速移动速度（X/Y/Z轴） | Rapid feed speed(X/Y/Z) | m/mim | 48/48/32 | ||||||
| 滚珠丝杆（直径+导程） | Ball screw(diameter+lead) | X轴滚珠丝杆 | X axis ball screw | 3216 | |||||
| Y轴滚珠丝杆 | Y axis ball screw | 3216 | |||||||
| Z轴滚珠丝杆 | Z axis ball screw | 3216 | |||||||
| 刀库 | Tool Magazine | 刀库容量 | Tool magazine capacity | T | 16 | ||||
| 换刀时间 | Tool change time | s | 2 | ||||||
| 定位精度（**标准） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.008 | ||||
| 重复定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.005 | ||||||
